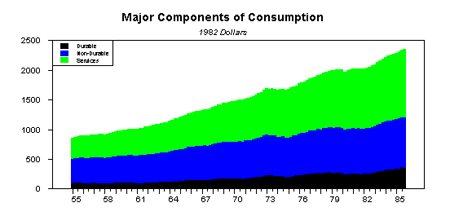

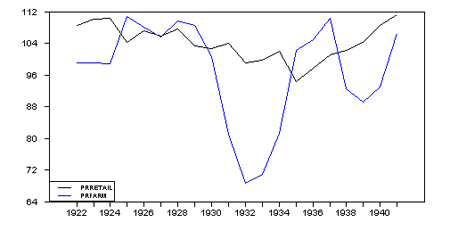

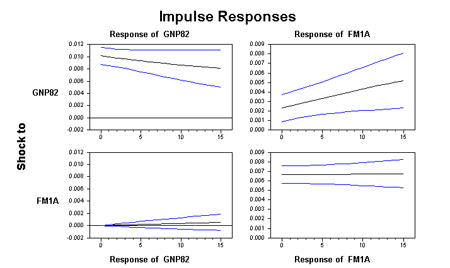

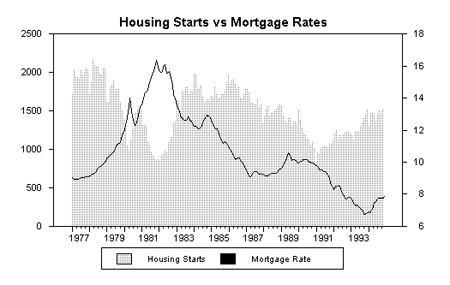

ファイナンス大系 リアルオプション Excelとその応用 統計学大系 経済学大系 e-ビジネス 計量経済学 ゲーム理論 経済数学 環境問題・環境経済学 人口学講座 ナレッジマネジメント ビジネス書 NLP理論 複雑系経済学 経営学・商学大系 マーケティング 心理学・行動科学大系 金融工学・数理ファイナンス マクロ経済学 法情報学 企業法学講座 経営工学大系 計量経済・統計ソフトウェア オペレーションズ・リサーチ 会計学・簿記・税務 楽しい数学 時系列分析ソフトウェア RATS 4.1 Graphics Examples Here are some sample programs and the graphs they produce. Click on "View Graph" to see a copy of the corresponding graph. Simple Time Series Graph <p>CALENDAR 1922 ALLOCATE 1941:1 OPEN DATA C:\RATS\FOODDATA.RAT DATA(FORMAT=RATS) / FOODCONS PRRETAIL DISPINC FOODPROD PRFARM GRAPH(KEY=LOLEFT) 2 # PRRETAIL # PRFARM Stacked Bar Graph <p>CAL 55 1 4 ALL 1985:4 OPEN DATA C:\RATS\CITISMPL.RAT DATA(FORMAT=RATS) / GCD82 GCN82 GCS82 LABELS GCD82 GCN82 GCS82 # 'Durable' 'Non-Durable' 'Services' GRAPH(STYLE=STACKEDBAR,HEADER='Major Components of Consumption',$ SUBHEADER='1982 Dollars',KEY=UPLEFT) 3 # GCD82 # GCN82 # GCS82 Two-scale Graph <p>CAL 1977 1 12 ALL 1994:12 OPEN DATA STARTS.RAT DATA(FORMAT=RATS) / HSF FYMCLE LABEL HSF FYMCLE # 'Housing Starts' 'Mortgage Rate' GRAPH(PATTERNS,KEY=BELOW,HEADER='Housing Starts vs Mortgage Rates',STYLE=POLYGONAL,OVERLAY=LINE, MIN=0.0) 2 # HSF / 2 # FYMCLE / 1 Multiple Graphs on a Single Page <p>GRPARM(BOLD) HLABEL 18 MATRIXLABELS 14 GRPARM AXISLABEL 24 SPGRAPH(header='Impulse Responses',xpos=both,xlab=xlab,ylab=ylab, $ vlab='Shock to',VFIELDS=NVAR,HFIELDS=NVAR) SMPL 1 NSTEP DO I=1,NVAR DO J=1,NVAR SET RESP = FIRST(T,(J-1)*NVAR+I) SET STDERR = SQRT(SECOND(T,(J-1)*NVAR+I)) SET UPPER = RESP + 2 * STDERR SET LOWER = RESP - 2 * STDERR GRAPH(TICKS,MIN=MINLOWER,MAX=MAXUPPER,number=0) 3 I J # RESP # UPPER / 2 # LOWER / 2 END DO J END DO I SPGRAPH(DONE) ←4. Graphics →5. Procedures ←RATSのTopページに戻る
